Обновленный DIN DALI актуатор KNX

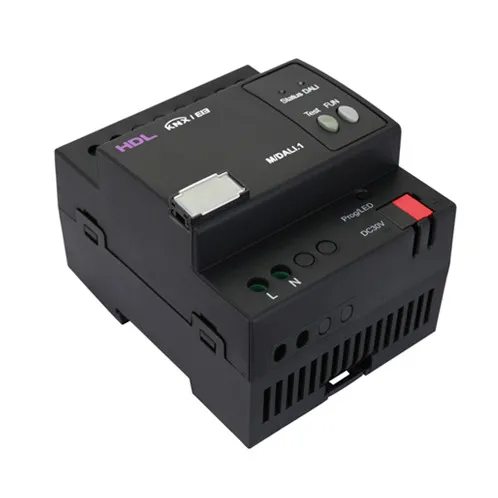

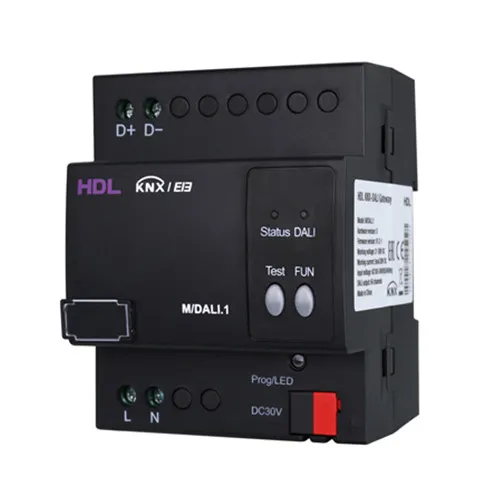

Модуль HDL M/DALI.1 – компактный электронный блок с креплением на DIN-рейку. Данный контроллер DALI KNX позволяет организовать широковещательное, групповое или адресное управление выключателями, светильниками, LED-драйверами, пускорегулирующими аппаратами (балластами) и другие. Всего модуль может поддерживать до 64 DALI устройств.

DALI актуатор KNX с поддержкой функции определения ошибок в работе осветительных приборов и сопутствующего оборудования обеспечивает контроль 64 каналов, 16 групп и 32 сцен. Функциональные возможности данного модуля позволяют поддерживать работу как управляющих, так и исполнительных приборов.

Подключение контроллера осуществляется 4-х жильным медным кабелем Bus с диаметром проводников 0,6-0,8 мм. При таком сечение жил максимальная длина кабеля может составлять от 100 до 150 м.

Электрические характеристики
Рабочее напряжение: DC21~30V
Подключение: KNX/EIB
Номинальное напряжение: AC195-265V(50Hz)
Напряжение шины: 14V DC

Условия окружающей среды
Рабочие температуры: -5℃~45℃
Рабочая влажность: До 90%
Температура хранения: -20℃~+60℃
Влажность хранения: До 93%

Информация о продукции
Размеры: 72х90х66 (мм)
Материал корпуса: Огнеупорный пластик
Класс защиты: IP20
Установка: 35мм Дин рейка

■ Сообщение об ошибках
■ Центральный контроль
■ Контроль 64 каналов
■ Контроль 16 групп
■ Контроль 32 сцен
■ Контроль освещения 16 лестничных пролетов
■ Контроль 16 последовательностей
■ Контроль 16 аварийных освещения
